10月20日，全國首次特高壓換流站二次設備無負荷相量測試工作完成。

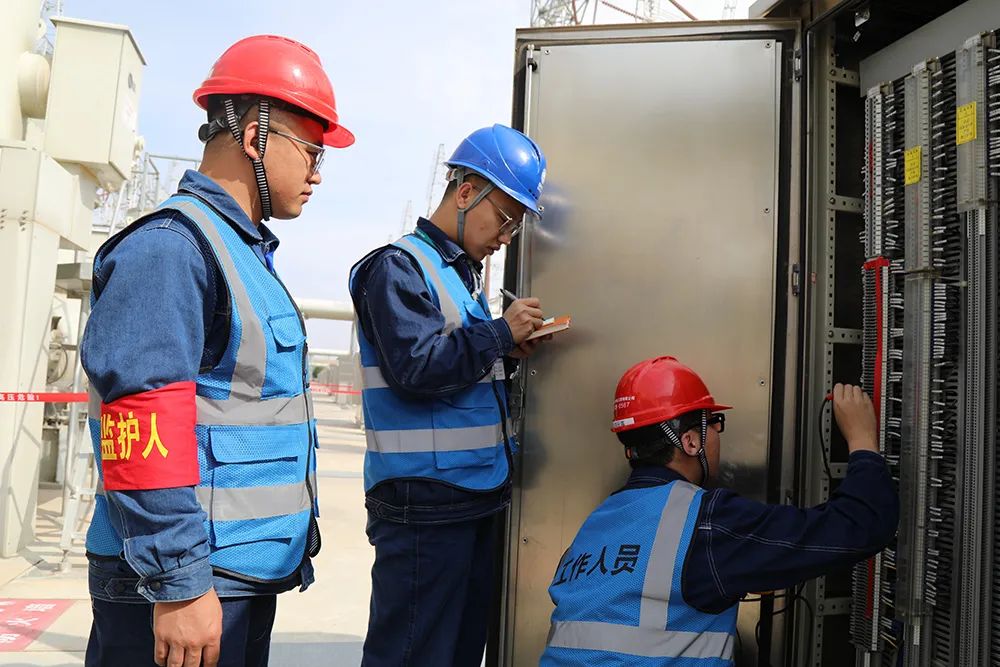

“75A3斷路器三相電流與基準電壓對比相位正確，現場電流互感器一、二次極性接線正確……”隨著檢修員工趙享?xiàng)澋膮R報聲傳來，寧夏電力超高壓公司圓滿完成±800千伏靈州換流站750千伏電流互感器變比調整及無負荷相量測試工作。
那么，這項工作的創新之處體現在哪里呢?
? 首先了解一下什么是相量測試
相量測試，其實就是驗證二次電流回路的變比，并進行極性(正極、反極)的測量。
? 傳統的保護相量測試
須在設備帶電狀態下測量實際負荷電壓、電流的大小及角度，進而判斷回路的正確性。而設備從停電到送電需要人員開展大量的倒閘操作，過程耗時、耗力且風險性高。
? 無負荷相量測試
無須設備送電，在設備停電期間便可提前利用試驗儀模擬設備實際帶電運行的電壓、電流，再通過專用儀器測量回路中的電壓、電流大小及角度，來驗證電流互感器二次接線的極性是否正確，提前規避極性錯誤導致電網跳閘的風險，保障設備安全運行。所以，相對于傳統在設備帶電狀態下的測試，它具有安全性高、操作快捷、可提前規避風險等優勢。
全國首次，帶來了哪些安全上的利好?
為了提高±800千伏靈紹特高壓直流輸電工程(寧夏靈州換流站——浙江紹興換流站)的輸送能力，寧夏電力超高壓公司對靈州換流站750千伏第九、第十串的6臺斷路器電流互感器變比進行了調整。按照安全要求，調整后須測試相關電流互感器的極性，確保繼電保護設備采集的電流方向正確，防止繼電保護設備誤動作造成設備無故障跳閘。
“我們利用靈紹直流停電檢修的契機，首次采用無負荷相量測量技術開展保護相量測試。這次全新的測試減少了倒閘操作30余項，降低了人員倒閘操作的安全風險，避免了750千伏母線陪停的電網風險，有效提升了電網運行可靠性。”趙享?xiàng)澱f(shuō)。本次工作有效解決了傳統相量測試中存在的配合專業多、倒閘操作量大、電網安全風險高等問題，為電網設備同類型工作的開展提供了典型經驗。（祁玉金 魏曉東）
